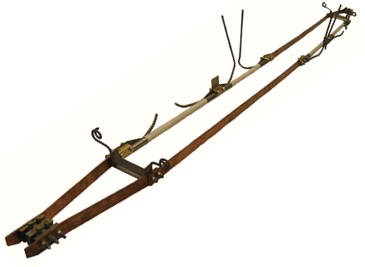

Изолятор типа 8А-200-3


Секционные изоляторы
Бренд:Медсил-Изолятор
Под заказ
Cекционный изолятор типа 8А предназначен для установки в контактную сеть с питанием от одной фазы и напряжением 3 кВ постоянного тока. Изолятор имеет замкнутую конструкцию. Допустимая скорость прохода 200 км/час.
По запросу
Заказать товар
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа
Изолятор состоит из двух рядов изолирующих элементов с общей длиной пути утечки каждого ряда 0.4 + 0.5 м, расположенных со смещением для обеспечения прохода локомотива без разрыва тяги, дугогасящих и дугоотводящих рогов, подвесов и концевых зажимов. Концевые зажимы соединены с рядами изолирующих элементов с помощью шин, которые обеспечивают плавный переход токосъемника с контактного провода на изолятор. Рога расположены в один ряд на каждом ряду изолирующих элементов. Они закреплены на корпусах в положении, обеспечивающим зазор 0.5…1 мм между плоскостью скольжения пантографа и нижней частью рогов.

Изолятор выпускается в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150.
Условное обозначение изоляторов 8А-200-3, где
8А – тип изолятора;
200 – максимально допустимая скорость прохода токоприемника, (км/ч);
3 – напряжение контактной сети, (кВ);
Исполнение 1 - для одного контактного провода марки МФ 100 или МФ 120;
Исполнение 2 – для двух контактных проводов марки МФ 100 или МФ 120.

Номинальное напряжение в разделяемых секциях контактной сети, кВ                       3;
Допустимая скорость прохода токоприемников по изолятору, км/ч                               200;
Длина пути тока утечки изолирующего элемента (скользуна), мм,                                  900 (400+500);
Диапазон температур, °С                                                                                                              от  –60 до +70;
Климатическое исполнение                                                                                                         УХЛ 1 по ГОСТ 15150-69;
Ресурс    (число проходов токоприемника), не менее                                                           5 х 105;
Габаритные размеры, мм:                                                                              Исполнение 1                Исполнение 2
-    длина                                                                                                                                          4310±10;
-    ширина                                                                                                                                       400 - 10;
-    высота                                                                                                                                         300 ± 5.
Масса, кг.:                                                                                                                     23,52;                             24,32.
