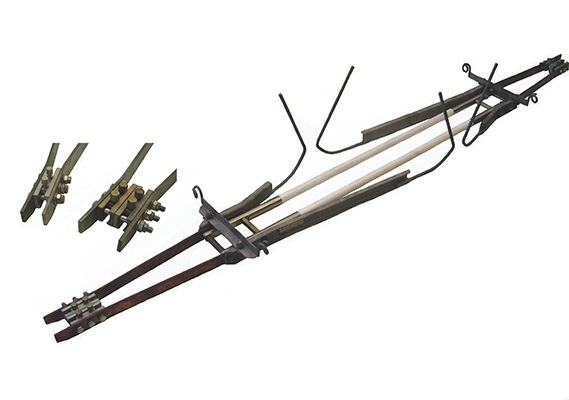

Изолятор типа 4К-120-3

Изолятор состоит из одного или двух изолирующих элементов с длиной пути утечки 0.8 м, расположенных на одной дистанции, дугогасящих рогов, подвесов и концевых зажимов. Концевые зажимы соединены с изолирующими элементами с помощью шин, которые обеспечивают плавный переход токосъемника с контактного провода на изолятор. Рога расположены в два ряда по бокам изолятора. Они закреплены на оконцевателях изолирующих элементов в положении, обеспечивающим проход локомотива без разрыва тяги. Плоскость скольжения пантографа проходит по нижней части рогов и находится на 4.5 мм ниже изолирующих элементов.

Номинальное напряжение в разделяемых секциях контактной сети, кВ                3;
Допустимая скорость прохода токоприемников по изолятору, км/ч                        120;
Длина пути тока утечки изолирующего элемента (скользуна), мм, не менее         800;
Диапазон температур, °С                                                                                                       от –60 до +70;
Климатическое исполнение                                                                                                  УХЛ 1 по ГОСТ 15150-69
Ресурс (число проходов токоприемников), не менее                                                     5 х 105;
Габаритные размеры, мм:                                                                  Исполнение 1                        Исполнение 2
-    длина                                                                                                       2065±10;                                2300±10;
-    ширина                                                                                                    286 -10;                                  336-10;
-    высота                                                                                                       300 ±5;                                  300 ± 5;
Масса, кг., не более                                                                                      12,74;                                    17,80.
