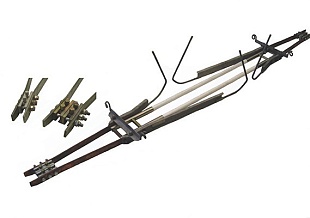

Изолятор типа 4К-120-25
Секционные изоляторы
Бренд:Медсил-Изолятор
Под заказ
Секционный изолятор типа 4К-120-25 предназначен для установки в контактную сеть с питанием от одной фазы и напряжением 25 кВ постоянного тока. Изолятор имеет разомкнутую конструкцию. Допустимая скорость прохода 120 км/час.
По запросу
Заказать товар
Задать вопрос
Задать вопрос
Мы свяжемся с вами для уточнения формы оплаты и способа доставки заказа
Изолятор состоит из двух изолирующих элементов с длиной пути утечки 1.0 м, расположенных на одной дистанции, дугогасящих рогов, подвесов и концевых зажимов. Концевые зажимы соединены с изолирующими элементами с помощью шин, которые обеспечивают плавный переход токосъемника с контактного провода на изолятор. Рога расположены в два ряда по бокам изолятора. Они закреплены на оконцевателях изолирующих элементов в положении, обеспечивающим проход локомотива без разрыва тяги. Плоскость скольжения пантографа проходит по нижней части рогов и находится на 4.5 мм ниже изолирующих элементов.
Номинальное напряжение в разделяемых секциях контактной сети, кВ 25;
Допустимая скорость прохода токоприемников по изолятору, км/ч 120;
Длина пути тока утечки изолирующего элемента (скользуна), мм, не менее 800;
Диапазон температур, °С от –60 до +70;
Климатическое исполнение УХЛ 1 по ГОСТ 15150-69;
Ресурс (число проходов токоприемников, не менее 5 х 105;
Габаритные размеры, мм: Исполнение 1 Исполнение 2
- длина 2500±10;
- ширина 336 -10;
- высота 300 ±5;
Масса, кг., не более 16,35; 17,15.
Изолятор выпускается в климатическом исполнении УХЛ, категории размещения 1 по ГОСТ 15150.
Условное обозначение изоляторов 4К-120-25, где
4К – тип изолятора;
120 – максимально допустимая скорость прохода токоприемника, (км/ч);
25 – напряжение контактной сети, (кВ);
Исполнение 1 - для одного контактного провода марки МФ 100 или МФ 120;
Исполнение 2 – для двух контактных проводов марки МФ 100 или МФ 120.
Условное обозначение изоляторов 4К-120-25, где
4К – тип изолятора;
120 – максимально допустимая скорость прохода токоприемника, (км/ч);
25 – напряжение контактной сети, (кВ);
Исполнение 1 - для одного контактного провода марки МФ 100 или МФ 120;
Исполнение 2 – для двух контактных проводов марки МФ 100 или МФ 120.
Номинальное напряжение в разделяемых секциях контактной сети, кВ 25;
Допустимая скорость прохода токоприемников по изолятору, км/ч 120;
Длина пути тока утечки изолирующего элемента (скользуна), мм, не менее 800;
Диапазон температур, °С от –60 до +70;
Климатическое исполнение УХЛ 1 по ГОСТ 15150-69;
Ресурс (число проходов токоприемников, не менее 5 х 105;
Габаритные размеры, мм: Исполнение 1 Исполнение 2
- длина 2500±10;
- ширина 336 -10;
- высота 300 ±5;
Масса, кг., не более 16,35; 17,15.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Характеристики
| Цена | По запросу |
| Бренд | Медсил-Изолятор |
| Тип | Напряжение 25 кВ., скорость прохода 120 км/час |
Документы
Сертификат соответствия 02336-25с
