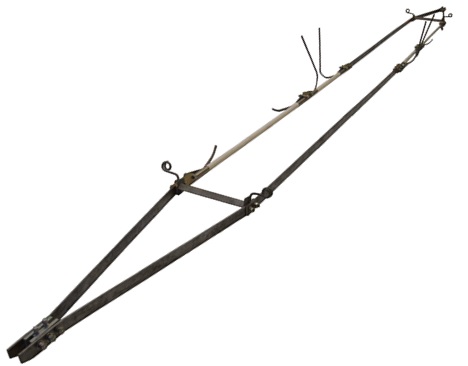

Изолятор типа 12А-200-25

Изолятор состоит из двух рядов изолирующих элементов с общей длиной пути утечки каждого ряда 0.4 + 0.9 м, расположенных со смещением для обеспечения прохода локомотива без разрыва тяги, дугогасящих и дугоотводящих рогов, подвесов и концевых зажимов. Концевые зажимы соединены с рядами изолирующих элементов с помощью шин, которые обеспечивают плавный переход токосъемника с контактного провода на изолятор. Рога расположены в один ряд на каждом ряду изолирующих элементов. Они закреплены на корпусах в положении, обеспечивающим зазор 0.5…1 мм между плоскостью скольжения пантографа и нижней частью рогов.
Условное обозначение изоляторов  12A-200-25, где
12A – тип изолятора;
200 – максимально допустимая скорость прохода токоприемника, (км/ч);
25 – напряжение контактной сети, (кВ);
Исполнение 1 - для одного контактного провода марки МФ 100 или МФ 120;

Напряжение в разделяемых секциях контактной сети                                                      25 кВ;
Допустимая скорость  прохода токоприемников по изолятору, км/ч                            200;
Длина пути тока утечки изолирующего элемента (скользуна), мм, не менее              1300 (400+900);
Диапазон температур, °С                                                                                                             от –60 до +70
Климатическое исполнение                                                                                                        УХЛ 1 по ГОСТ 15150-69;
Ресурс     (число проходов токоприемника)                                                                            5 х 105;
Габаритные размеры, мм:                                                                           Исполнение 1                    Исполнение 2
-    длина                                                                                                                                        5816±10;
-    ширина                                                                                                                                     530 - 10;
-    высота                                                                                                                                       300 ± 5.
Масса, кг.:                                                                                                                   28,92;                                 29,72.
